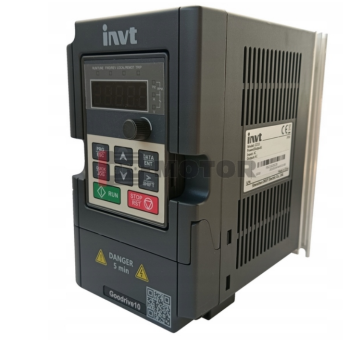

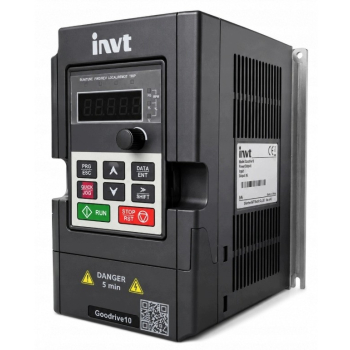

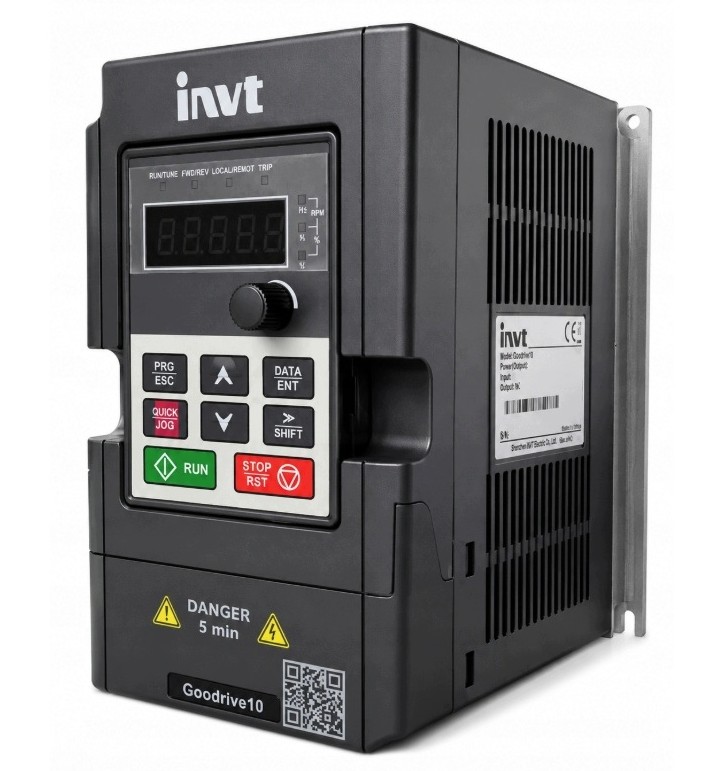

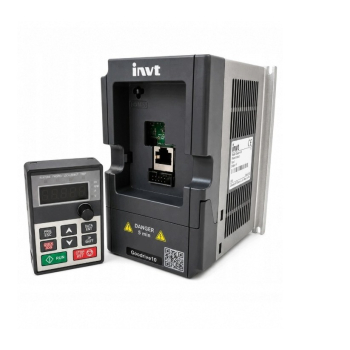

Falownik skalarny jednofazowy GD10-1R5G-S2-B 1,5kW 1x230V

Falownik skalarny GD10-1R5G-S2-B

Falowniki serii Goodrive10 przeznaczone są do regulacji prędkości obrotowej trójfazowych silników indukcyjnych klatkowych. Charakteryzują się niezawodnym i precyzyjnym sterowaniem. Opis zacisków i sposób podłączenia jest prosty dla instalatora. Przemyślane, pogrupowane menu i przejrzysta instrukcja sprawia, że zaprogramowanie do danej aplikacji nie sprawia problemów. Dla bardziej zawansowanych aplikacji falownik został wyposażony w port RS485 z obsługą protokołu ModbusRTU. Falowniki świetnie sprawdzą się w aplikacjach takich jak pompy, wentylatory, przenośniki taśmowe, wiertarki stołowe itp.

Wejście zasilania:

- Napięcie wejściowe (V): AC 1-fazowe 220V (-15%)~240V(+10%)

- Częstotliwość (Hz): 50Hz lub 60Hz (dopuszczalny zakres 47~63Hz)

Wyjście mocy:

- Napięcie wyjściowe (V): AC 3-fazowe 220-240V

- Prąd wyjściowy (A): 7,5A

- Moc wyjściowa (kW): 1,5kW

Charakterystyka:

- Maksymalna częstotliwość wyjściowa 400Hz

- Komunikacja RS485 z protokołem ModbusRTU

- Separacja galwaniczna wejść/wyjść od procesora sterującego

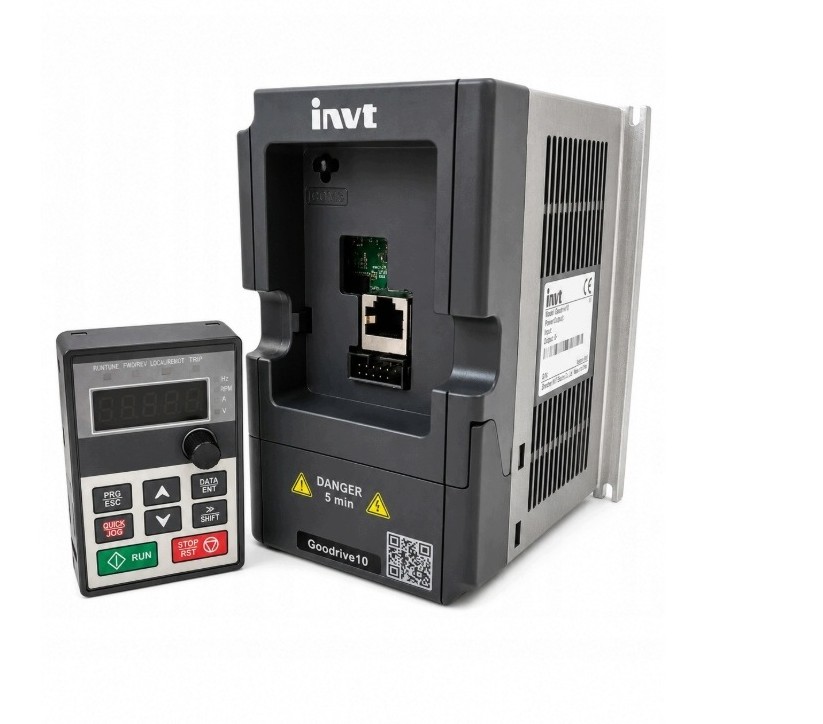

- Demontowalny panel operatorski z niezawodnym wyświetlaczem typu LED (można sterować pracą falownika np. z drzwi szafy sterowniczej)

- Wbudowany regulator PID umożliwia automatyczne sterowanie np. pompami i wentylatorami

- Wbudowany moduł hamujący (czoper hamowania)

- Sterowanie dwu i trójprzewodowe

- Szeroka gama zabezpieczeń

- Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych

- Sterowanie skalarne z programowaną charakterystyką U/f

- Funkcja hamowania prądem stałym

- Funkcja trawersu

- Funkcja uśpienia falownika

Wejścia i wyjścia cyfrowe:

- logika ujemna, zakres napięć 24VDC

- 4 wejścia cyfrowe stałe

- 1 wejście lub wyjście z otwartym kolektorem (do wyboru)

- programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika

- 1 wyjście przekaźnikowe zwierne (NO) wielofunkcyjne

- możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

Wejścia i wyjścia analogowe:

- 1 wejście analogowe, domyślnie 0-10V, ustawiany typ wejścia – napięciowe lub prądowe. Skalowanie charakterystyki wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia

- 1 wyjście analogowe 0-10 lub 0-20mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana

- wbudowany potencjometr podłączony do niezależnego wewnętrznego wejścia (zaciski nie wyprowadzone na listwę), ustawiana charakterystyka jak dla pozostałych wejść analogowych

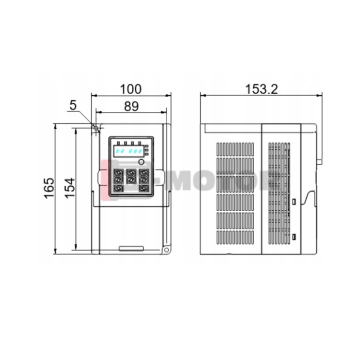

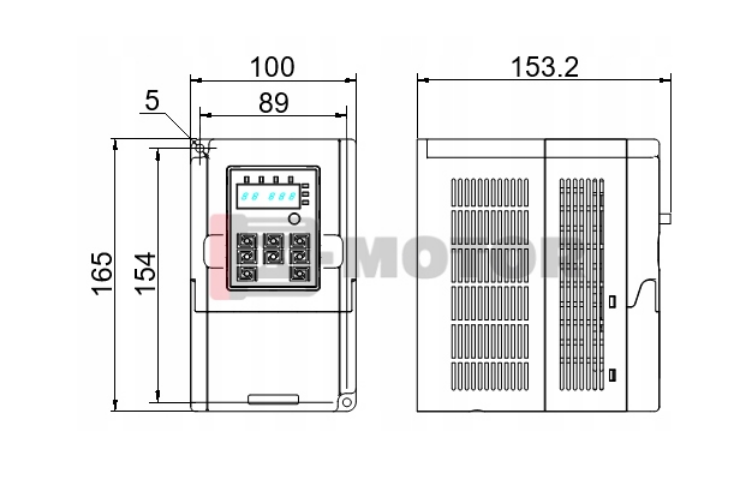

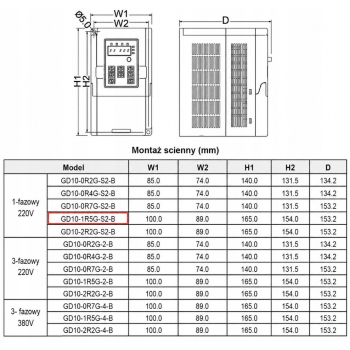

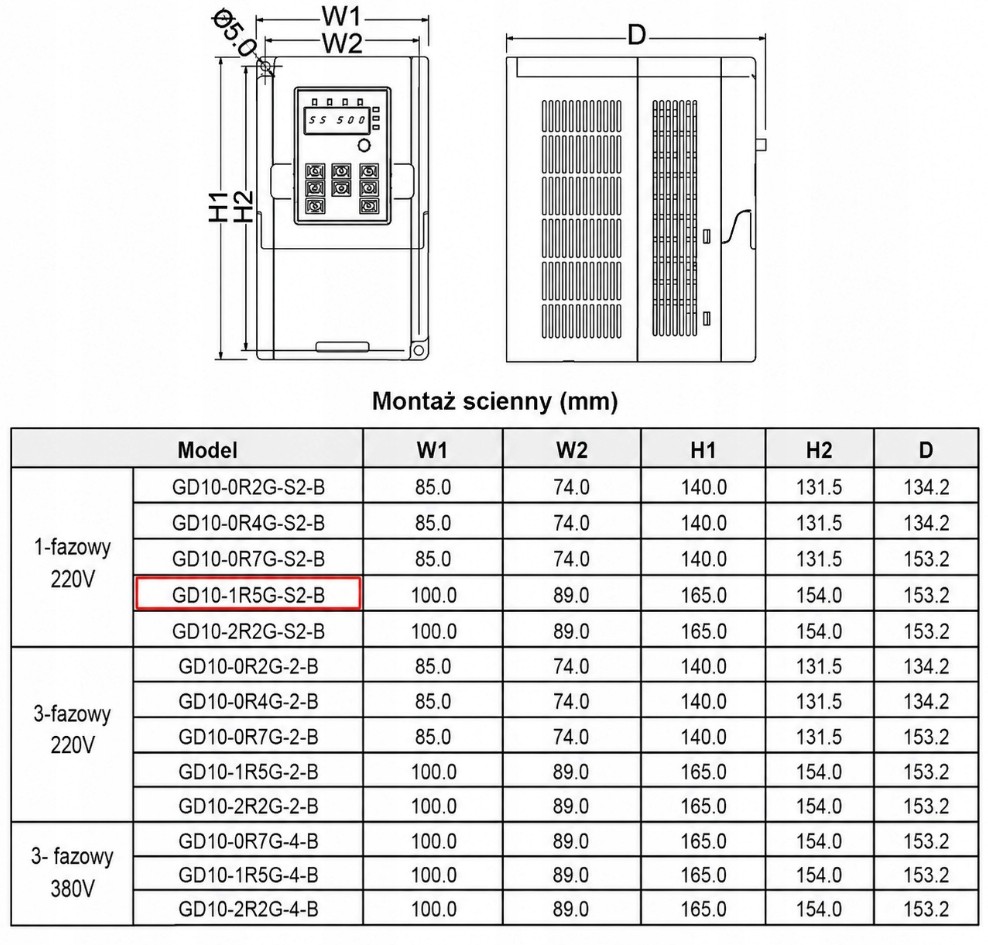

Wymiary zewnętrzne na ostatnim zdjęciu w galerii

Do falownika dołączamy instrukcję obsługi w języku polskim

Jak dobrać ten model

Model 1.5 kW, zasilanie 1×230 V. Falownik dobiera się do prądu znamionowego silnika z jego tabliczki — moc 1.5 kW to wartość orientacyjna, rozstrzyga prąd.

Przy zasilaniu 1×230 V wyjście jest trójfazowe około 230 V, więc silnik musi mieć uzwojenie 230/400 V i pracować w trójkącie — to warunek po stronie silnika, sprawdzany na jego tabliczce. Zobacz Podłączenie silnika trójfazowego: gwiazda czy trójkąt.

GD10: sterowanie skalarne U/f, do pomp i wentylatorów.

Zobacz całą kategorię: Falowniki, w tym jednofazowe.

Najczęstsze pytania

Do jakiego silnika pasuje falownik 1.5 kW 1×230 V?

Do silnika o mocy znamionowej 1.5 kW, którego prąd znamionowy nie przekracza prądu wyjściowego falownika. Prąd odczytuje się z tabliczki silnika.

Czy ten falownik wymaga zasilania 1×230 V?

Tak, ten model zasila się 1×230 V. Wyjście pozostaje trójfazowe, więc napędza silnik trójfazowy.

Czy to falownik fotowoltaiczny?

Nie, to falownik napędowy do silnika. Fotowoltaicznych sklep nie prowadzi.
